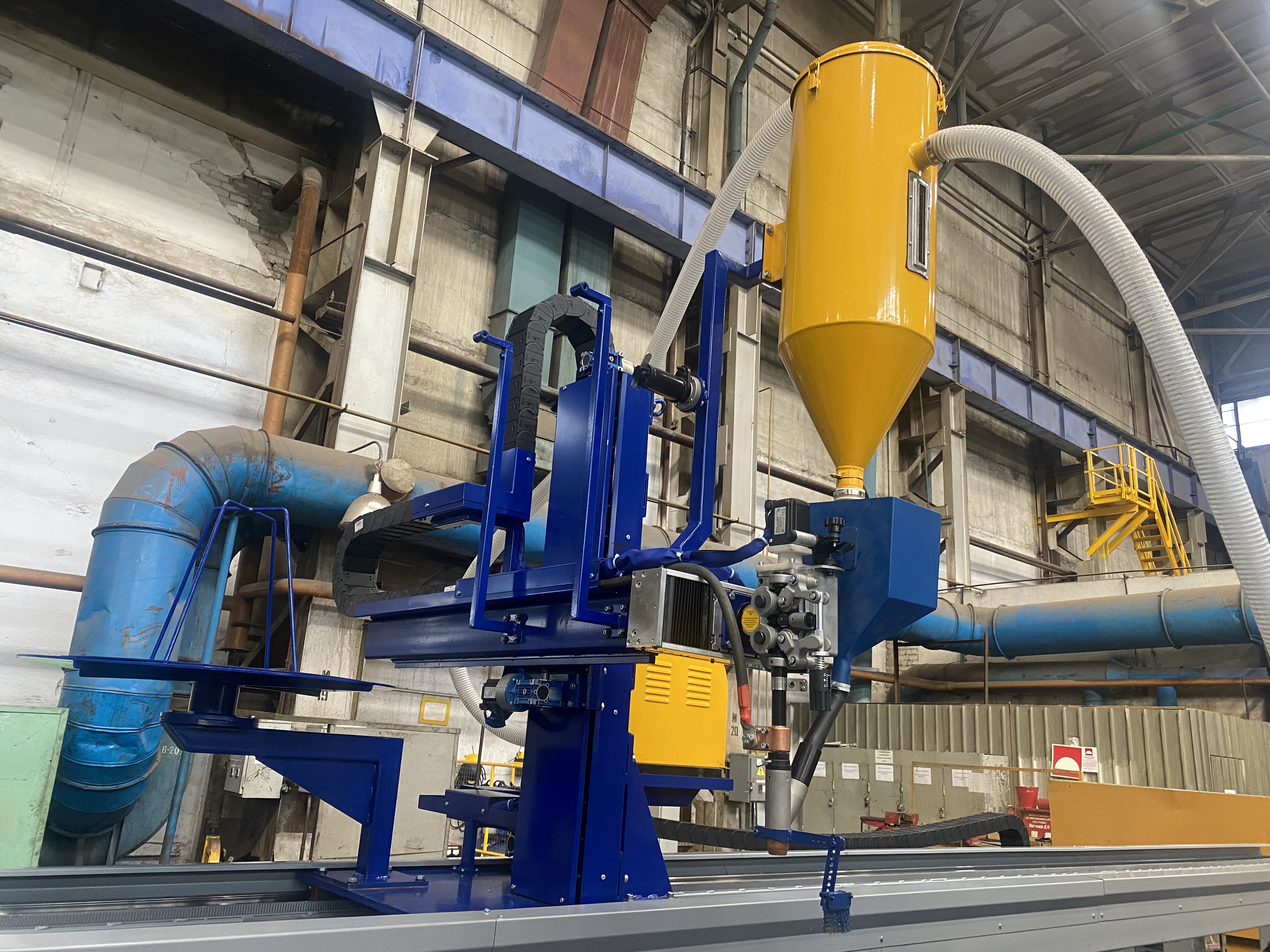

СОТА.УНК-117 — установка для автоматической электродуговой наплавки крупногабаритных изделий большого веса и длины под слоем флюса, в защитных газах и порошковыми проволоками. Комплекс рассчитан на детали диаметром 200–1500 мм, длиной до 8000 мм и массой до 7000 кг.
Установка предназначена для наплавки тяжелых и длинномерных изделий: валов, муфт, валков, опорных катков, крановых колес, а также различных плоских деталей. Основной акцент установки — автоматическая наплавка под слоем флюса изделий большого веса и длины с применением позиционера, поддерживающего центра и роликовых опор.
Основная технология — автоматическая электродуговая наплавка под слоем флюса SAW с применением электродной проволоки диаметром 2,0–5,0 мм и сварочного тока до 1000 А. Также установка поддерживает наплавку в среде защитных газов и порошковыми проволоками; система управления обеспечивает программирование движения головки по координатам X, Y, Z, вращение детали, сохранение режимов наплавки, перекрытие валиков по спирали и на шаг наплавки.
Сварочный позиционер МС-3 представляет собой двухосевой позиционер с наклонно-поворотным столом, предназначенный для установки деталей в удобное положение для сварки и наплавки, а также для их вращения со сварочной скоростью. Позиционер рассчитан на изделия массой до 3000 кг, подходит для труб, трубодеталей, дисков, цилиндров и других тел вращения; деталь крепится на планшайбе с Т-образными пазами с помощью крепежных приспособлений. Вращение планшайбы выполняется от серводвигателя через червячно-цилиндрический редуктор, наклон стола — от отдельного привода.
Задняя бабка предназначена для поддержки и фиксации обрабатываемой детали. Она установлена на рельсовых направляющих и может перемещаться по всей длине установки с пульта управления. Для зажима детали задняя бабка оснащается трёхкулачковым патроном; при необходимости также может применяться центр с конусом Морзе.
Неприводная роликовая опора предназначена для поддержки цилиндрических деталей разного диаметра при вращении. Роликовая опора X-rotator позволяет без проблем совмещать оси вращения деталей с диаметрами от 20 до 600 мм с осью приводного вращателя. Как правило X-rotator поддерживает деталь, которая закреплена в моторизованном вращателе или позиционере. Подгонка роликов под разные диаметры деталей производится вручную с помощью рукоятки. При необходимости X-rotator 1 tn может быть установлен на рельсовую технику.
Механизм подачи проволоки МПП-10 предназначен для работы с источниками сварочного тока для автоматической наплавки под слоем флюса.
Осциллятор линейных колебаний предназначен для применения в автоматической сварке и наплавке, он придает горелке поперечные колебания относительно сварочного шва согласно заданным параметрам. Наплавочные осцилляторы обеспечивают повышение эффективности процесса, позволяют увеличить ширину шва, улучшить формирование края шва без подрезов, получить чистую поверхность. В качестве привода используются сервомотор с блоком управления, что обеспечивает надежную и стабильную работу, и в соответствии с условиями окружающей среды может долго работать без перерывов.

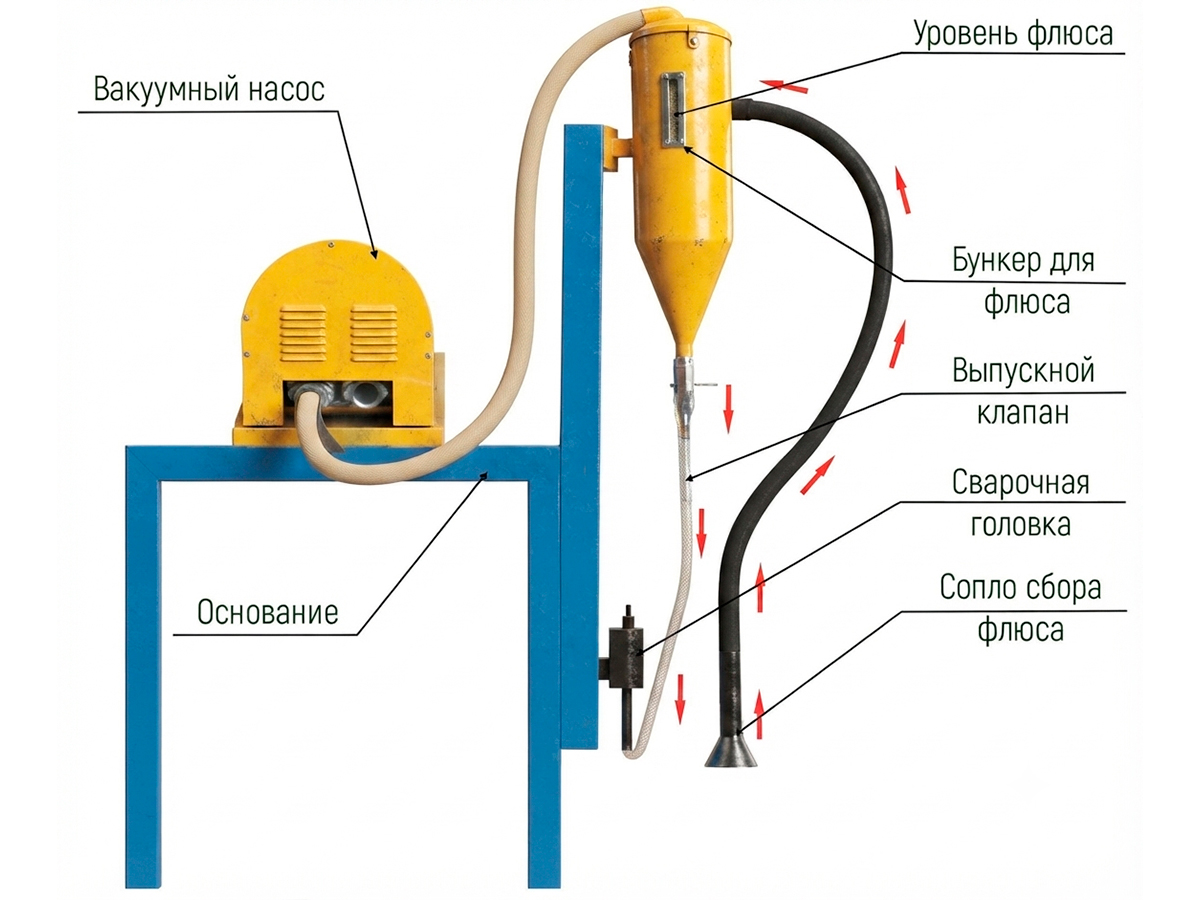

Устройство с приводом от двигателя и вакуум-насосом. Включает в себя флюсовый бункер и маленькую загрузочную воронку. Содержит микро пыльные фильтры для удаления пыли. В процессе рециркуляции пыль и флюс автоматически изолируются отдельно друг от друга, нет никакого загрязнения окружающей среды. Преимущества: эстетичный вид, лёгкость в использовании, безопасность, эффективность и т.д.
Панель управления оператора выполнена на базе промышленного ПК с 10-дюймовым сенсорным экраном и обеспечивает управление вращением изделия, горизонтальным и вертикальным перемещением наплавочной головки, параметрами сварки и наплавки, подачей и сбором флюса, а также аварийной остановкой оборудования. Система поддерживает ручное управление, наплавку с колебаниями горелки, плавную настройку амплитуды, периода и задержек в крайних точках, редактирование параметров в процессе работы, задание режимов начала и окончания наплавки, включение и отключение процесса, а также сбор и хранение параметров для каждого изделия. Пульт дистанционного управления позволяет запускать и завершать сварку, регулировать вылет проволоки, управлять движением кареток и вращением установки.

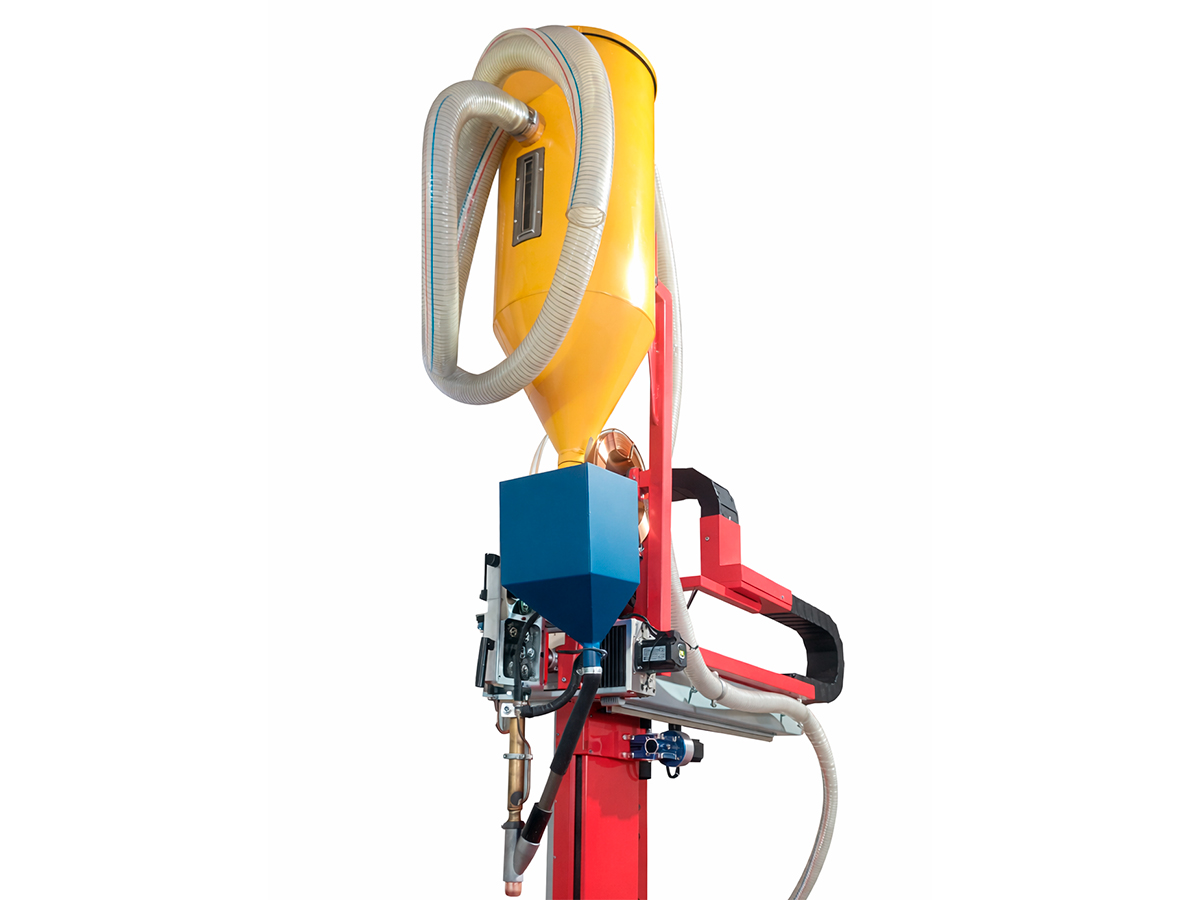

Каретка предназначена для автоматизированной наплавки под флюсом (SAW), в среде защитных газов, а также сплошной и порошковой проволокой. Она оснащена системой рециркуляции флюса и механизмом подачи проволоки диаметром до 5 мм. Конструкция наплавочной головки предусматривает быструю переналадку и установку горелки для работы в среде защитных газов. Для размещения сварочных материалов предусмотрены тормозное устройство, обеспечивающее надёжное удержание катушек массой до 25 кг, и отдельная платформа для установки бочек с порошковой проволокой.
