Установка

СОТА.УНК-104

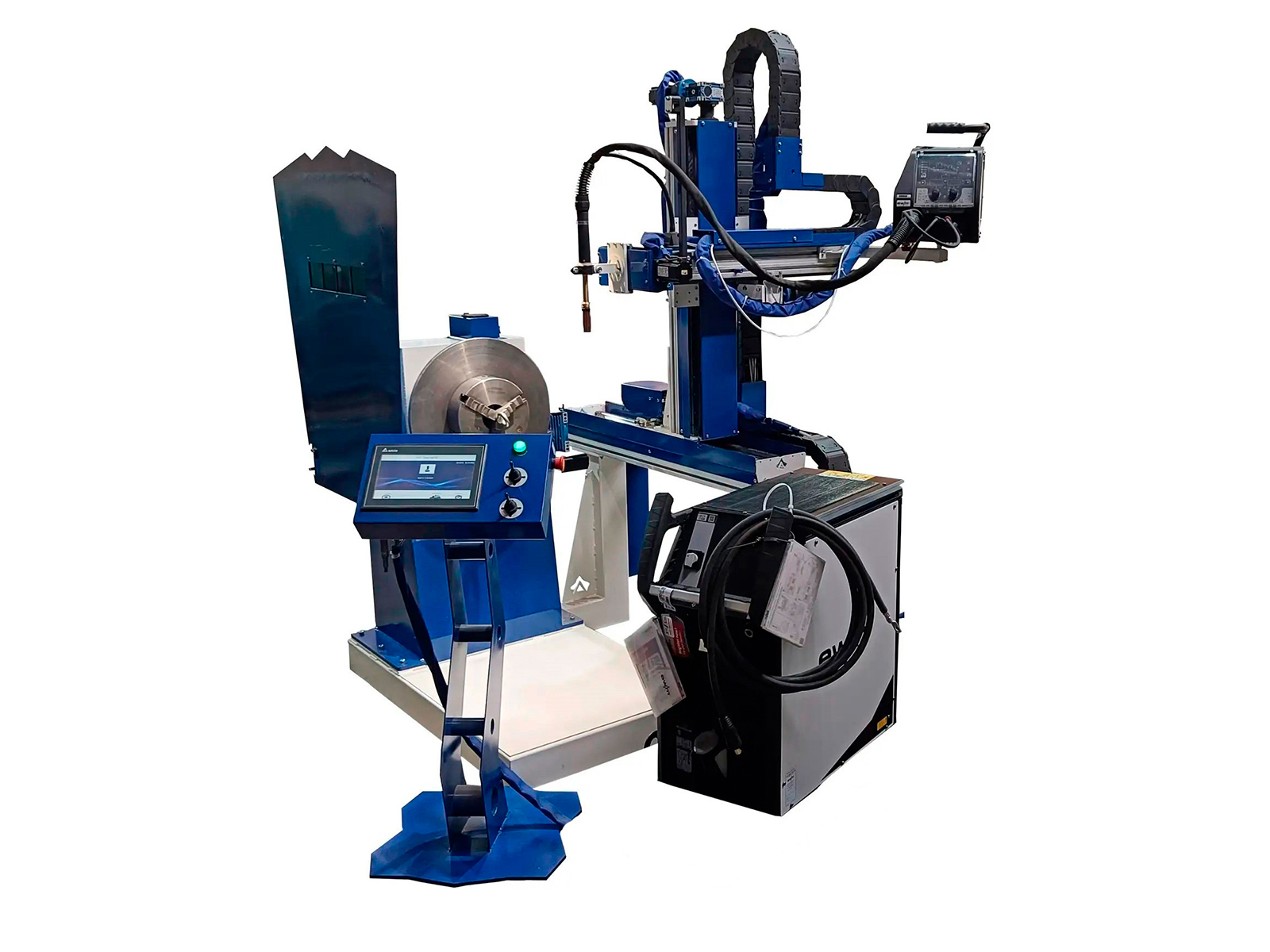

Автоматизированная установка для электродуговой наплавки цилиндрических и плоских деталей плавящимся электродом в среде защитных газов и порошковыми самозащитными проволоками. Оборудование объединяет сварочный источник, систему позиционирования наплавочной головки по координатам XYZ, вращатель изделия, роликовые опоры, линейный осциллятор и промышленную систему управления. Установка позволяет программировать траекторию движения горелки, сохранять параметры наплавки и корректировать режим непосредственно во время рабочего процесса.

Назначение

Установка предназначена для автоматизированной наплавки поверхностей цилиндрических и плоских деталей. При обработке тел вращения изделие закрепляется во вращателе и при необходимости поддерживается центром и роликовыми опорами; система рассчитана на работу с цилиндрическими деталями диаметром от 20 до 600 мм, а номинальная нагрузка вращателя составляет до 1000 кг. Управляемое перемещение и позиционирование наплавочной головки позволяют обрабатывать заданные участки детали по запрограммированной траектории, в том числе по образующим цилиндрических и конических поверхностей, с настройкой скорости движения, вращения и параметров колебаний горелки.

Используемая технология

В основе СОТА.УНК-104 применяется технология автоматической дуговой наплавки плавящимся электродом с использованием защитного газа либо порошковой самозащитной проволоки. Сварочная система построена на базе инверторного источника PHOENIX 551 PULS, поддерживающего в том числе импульсный и стандартный MIG/MAG-процесс. Промышленный контроллер управляет перемещением горелки по координатам XYZ, вращением изделия, линейной скоростью наплавки и поперечными колебаниями горелки. Система автоматического регулирования обеспечивает поддержание стабильного дугового промежутка, а заданные режимы могут сохраняться в памяти контроллера и корректироваться непосредственно в процессе наплавки.

Технические характеристики, комплектация и конструктивное исполнение установки определяются индивидуально на основании технического задания заказчика. Представленные изображения и описания приведены в качестве примера реализуемых решений.

Комплектующие в составе установки

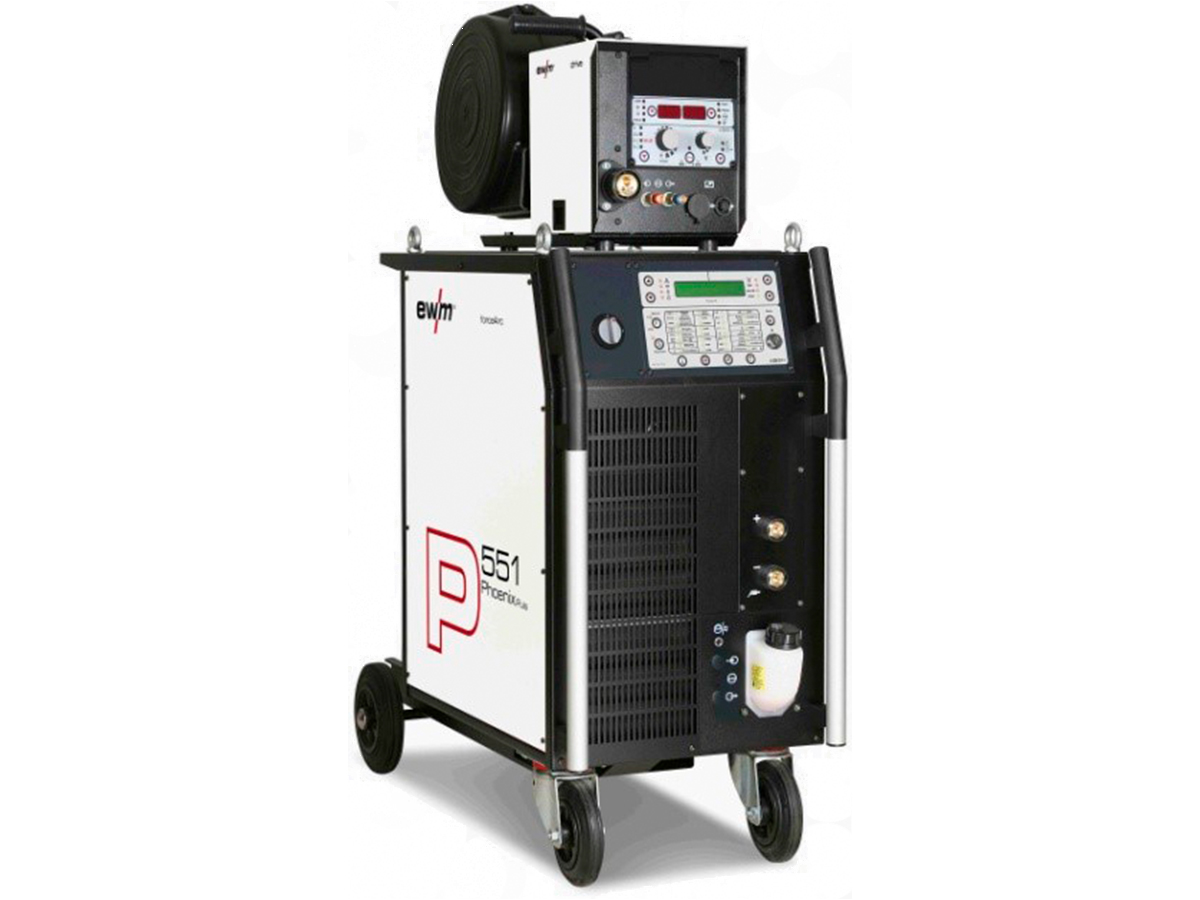

Сварочный аппарат PHOENIX 551 PULS

PHOENIX 551 PULS для импульсной полуавтоматической сварки MiG/MAG, стандартной полуавтоматической сварки MiG/MAG, сварки покрытым электродом MMA и сварки неплавящимся электродом TIG DC. Сварочный аппарат PHOENIX 551 PULS принадлежит к моделям инновационных сварочных аппаратов нового поколения, разработанного на основе надёжной и испытанной инверторной технологии EWM.

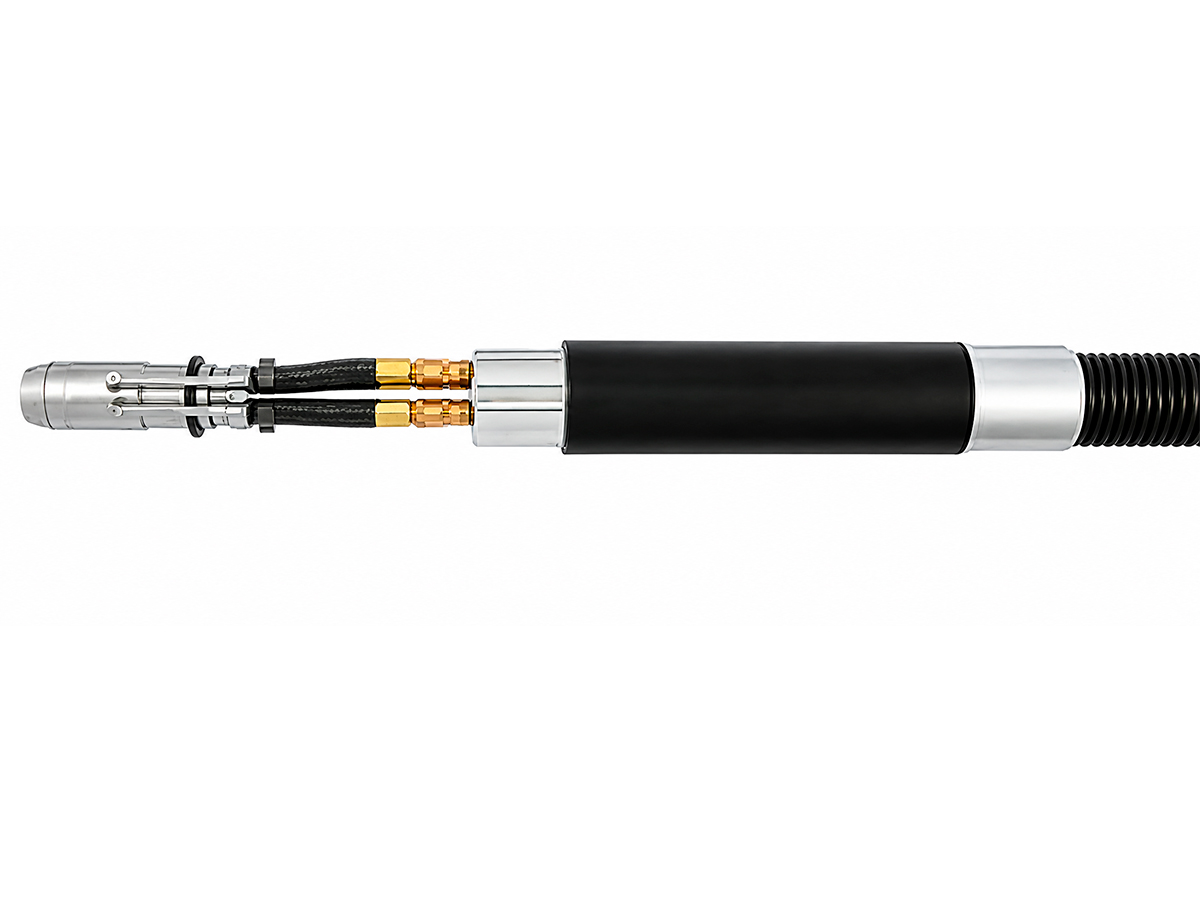

Наплавочная горелка TBI-9W Aut

Наплавочная горелка предназначена для автоматизированной наплавки металлической проволокой в среде защитных газов. Рассчитана на сварочный ток до 500 А при ПВ 100% и работу с проволокой диаметром 1,0–2,4 мм. Расход защитного газа составляет 15 л/мин. Горелка оснащена трёхконтурной системой охлаждения.

Одностоечный вращатель

Вращение планшайбы, с закрепленным на ней 3-х кулачковым патроном, обеспечивает двигатель переменного тока с частотным преобразователем для бесступенчатой регулировки скорости вращения наплавляемой детали, что дает стабильную независимую от нагрузки скорость вращения. Вращатель может быть изготовлен под любой вес изделия. Для больших весов рекомендуется использование совместно с роликовыми опорами.

Поддерживающий центр с выдвижной пинолью

Задняя бабка выполнена в виде поддерживающего центра с выдвижной пинолью. Грузоподъёмность составляет 5000 кг, рабочий ход пиноли — 250 мм. В пиноли предусмотрено коническое отверстие под конус Морзе №5. Задняя бабка может перемещаться по рельсовым направляющим.

Неприводная роликовая опора X-Rotator

Неприводная роликовая опора предназначена для поддержки цилиндрических деталей разного диаметра при вращении. Роликовая опора X-rotator позволяет без проблем совмещать оси вращения деталей с диаметрами от 20 до 600 мм с осью приводного вращателя. Как правило X-rotator поддерживает деталь, которая закреплена в моторизованном вращателе или позиционере. Подгонка роликов под разные диаметры деталей производится вручную с помощью рукоятки. При необходимости X-rotator 1 tn может быть установлен на рельсовую технику.

Осциллятор линейных колебаний СОТА.ОЛК-01

Осциллятор линейных колебаний предназначен для применения в автоматической сварке и наплавке, он придает горелке поперечные колебания относительно сварочного шва согласно заданным параметрам. Наплавочные осцилляторы обеспечивают повышение эффективности процесса, позволяют увеличить ширину шва, улучшить формирование края шва без подрезов, получить чистую поверхность. В качестве привода используются сервомотор с блоком управления, что обеспечивает надежную и стабильную работу, и в соответствии с условиями окружающей среды может долго работать без перерывов.

Панель управления

Панель управления оператора выполнена на базе промышленного ПК с 10-дюймовым сенсорным экраном и обеспечивает управление вращением изделия, горизонтальным и вертикальным перемещением наплавочной головки, параметрами сварки и наплавки, подачей и сбором флюса, а также аварийной остановкой оборудования. Система поддерживает ручное управление, наплавку с колебаниями горелки, плавную настройку амплитуды, периода и задержек в крайних точках, редактирование параметров в процессе работы, задание режимов начала и окончания наплавки, включение и отключение процесса, а также сбор и хранение параметров для каждого изделия. Пульт дистанционного управления позволяет запускать и завершать сварку, регулировать вылет проволоки, управлять движением кареток и вращением установки.
